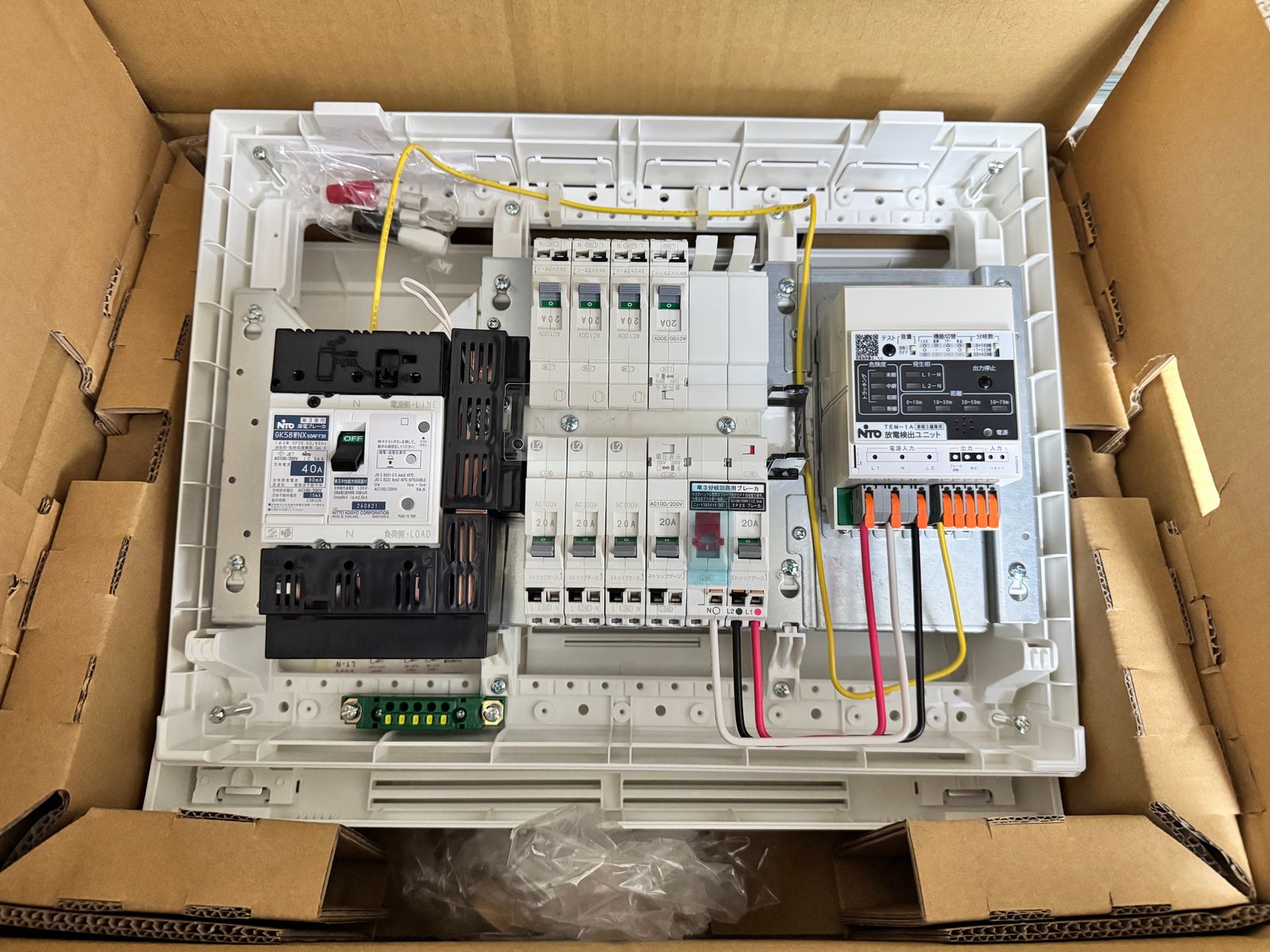

集合住宅・新宿区／スパーテクト内蔵の分電盤への交換
既存の分電盤を、放電検出ユニット付きのホーム分電盤に交換しました。
電気工事
スパーテクト（放電検出ユニット）の取付工事
冷蔵庫やテレビの裏のコンセント、家具の下敷きになった延長コード、壁の中の古い配線。電気火災は、目の届かない場所で進みます。
私たちは、日東工業の放電検出ユニット「スパーテクト」の取付工事を行っています。既存の分電盤への増設と、スパーテクト内蔵の分電盤への交換を、登録電気工事業者としてお引き受けします。
目に見えない場所で起きる、火花放電
コンセントとプラグのすき間にほこりが溜まり、湿気を帯びると、表面に電気が流れて火花が出ることがあります。これがトラッキングです。延長コードが踏まれたり折れ曲がったりして中の線が傷んだ場合や、壁の中の配線が劣化した場合にも、同じように火花放電が起きます。
メーカーは、こうした火花放電について「放置すると短絡や漏電などの事故につながる」と説明しています。漏電ブレーカーやブレーカーは、電気の使い過ぎや漏電には反応しますが、火花放電そのものを見つける機器ではありません。
スパーテクトの仕組み
スパーテクトは、火花放電が出すノイズを検出する機器です。分電盤に取り付けると、1か所から建物内の配線をまとめて監視できます。
- 火花放電を検出すると、ブザーとLEDで知らせます
- 設定により、漏電ブレーカーを自動で遮断できます
- 接点出力があり、監視装置とつなげばメールなどで通知できます（監視装置は別途必要です）
- 監視できる配線の長さは最大70mです（負荷・分岐のない単一回路でトラッキングが発生した場合のメーカーの条件です）
- メーカーは、戸建住宅の4LDK（130平米）程度を想定しています
- 交換推奨時期は10年〜13年です
仕様の出典：日東工業株式会社「スパーテクト 商品概要」
取付の方法は2つあります
既存の分電盤に増設する
今お使いの分電盤はそのままに、放電検出増設ユニットを追加します。メーカーの条件として、単相3線式に接続し、既存の分電盤から1m以内に配線できる位置に設置します。
スパーテクト内蔵の分電盤に交換する
分電盤が古くなっている場合は、放電検出ユニット付きのホーム分電盤への交換をご提案します。感震ブレーカーとあわせて、分電盤ごと新しくできます。
どちらが適しているかは、分電盤の年数、主幹ブレーカーの種類、設置場所の広さで決まります。現地で分電盤を確認したうえでご提案します。
単相2線式の住宅の場合は、単相3線式への切り替えとあわせて計画します。
東京電力工事店／登録電気工事業者 東京都知事 第20240569号
検出できる範囲を、正しくお伝えします
スパーテクトは万能な機器ではありません。メーカーは、次のような場合について注意を示しています。
- 電気器具と可燃物の接触による火災は検出できません
- ねじの締め付け不良による発熱や、電気の使い過ぎによる発熱は検出できません
- 雷サージ対応やノイズフィルタ付きの電源タップを使っている回路では、検出できる距離が短くなるおそれがあります
- 似た高周波のノイズが出る環境では、誤って検出する可能性があります
- アパートやマンションでは、隣の住戸のノイズを検出する可能性があります
- 主幹がサーキットブレーカの場合、自動遮断の機能は使えません
だからこそ、取付の前に分電盤と配線の状態を確認し、建物に合った方法をご提案します。
感震ブレーカーと組み合わせる
感震ブレーカーは、大きな揺れを感知して電気を止め、地震のあとの通電による火災を防ぐための機器です。スパーテクトは、ふだんの生活の中で起きる火花放電を見つけます。二つを組み合わせることで、地震のときと、ふだんの暮らしの両方に備えられます。
メーカーの導入事例でも、善光寺や松本城など、スパーテクトと感震ブレーカーをあわせて設置した例が紹介されています。
私たちも、感震ブレーカーとスパーテクトを組み合わせた工事を行っています。
施工事例
店舗・足立区／既存の分電盤への増設
今お使いの分電盤を活かし、放電検出増設ユニットを追加しました。
板橋区／感震ブレーカーとの組み合わせ
スパーテクトと感震ブレーカーをあわせて設置しました。
費用について
費用は、増設か分電盤ごとの交換か、主幹ブレーカーの種類、設置場所の状況によって変わります。現地で分電盤を確認したうえで、お見積りをお出しします。
よくあるご質問
- Q. 自分で取り付けられますか。
- 分電盤への取付は、電気工事士の資格が必要な工事です。メーカーも、取付は有資格者に依頼するよう案内しています。
- Q. 単相2線式の住宅でも付けられますか。
- 分電盤に付けるタイプは単相3線式が対象です。単相2線式の場合は、単相3線式への切り替えとあわせてご提案します。
- Q. マンションでも付けられますか。
- 設置はできますが、隣の住戸のノイズを検出する可能性があります。分電盤の状況を確認したうえでご説明します。
- Q. ブザーが鳴ったらどうすればよいですか。
- 火花放電が起きている可能性があります。当社までお電話ください。発生している回路の調査から行います。
- Q. 何年くらい使えますか。
- メーカーの交換推奨時期は10年〜13年です。
